IBK – Polyspir UPE (Universalschlauch)

[tabs style=”button” position=”top-left”] [tab_title]Beschreibung[/tab_title] [tab_content]

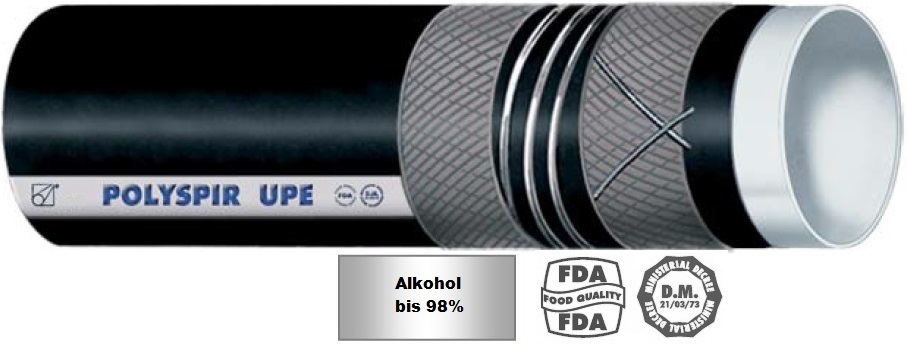

IBK – Universalschlauch  Typ Polyspir UPE

Polyspir

Beschreibung

  • Vielseitiger Saug- u. Druckschlauch für eine Vielzahl von chemischen, alkoholischen und Lebensmittelprodukten
  • Der Schlauch wird oft auf Tanklastwagen und Entladungsbühnen installiert oder auch zur mobilen Ausrüstung genutzt, desweiteren empfiehlt sich der Schlauch für betriebliche Anwendungen in Laboren der Lebensmittel- und Chemieindustrie
  • Die UPE -Innenschicht des Schlauches ist dafür geeignet, Alkohole mit einer Konzentration von bis zu 98% zu fördern
  • Schlauch gemäß EG 1935/2004 und 2023/2006/EG (GMP) sowie EG 1907/2006 (REACH)

Seele

  • UPE (Ultra hochmolekulares Polyethylen), weiß, spiegelglatt
  • Erfüllt: FDA Standards und D.M. 21/03/73

Einlagen

  • Hochfeste synthetische Textileinlagen
  • Eingebaute Kupferleitungen
  • Mit Stahlspirale

Decke

  • EPDM, schwarz, leitfähig (R < 10^6 Ω), glatte Gewebeoberfläche, abriebfest, beständig gegen Ozon, Witterung und hohen Temperaturen

Temperaturbeständigkeit Medium

  • Von – 35°C bis zu + 100°C
  • Beständig gegen Dampf bis zu + 130°C für maximal 30 Minuten

Sicherheitsfaktor

  • > 4-facher Betriebsdruck

[tabs style=”button” position=”top-left”] [tab_title]Technische Daten[/tab_title] [tab_content]

Toleranzen

 Innen-Ø: ISO 1307 / Wandstärke: DIN 7715 T4 S2 / Länge: ISO 1307

Innen-Ø
(mm)
Wanddicke
(mm)
BiegeradiusBetriebsdruck
bei 20°C (bar)
VakuumTheoretisches Gewicht
(kg / m)
Länge max.
(m)
135.58010-0.90.4540
196.011510-0.90.6540
256.015010-0.90.8240
326.019010-0.90.8240
386.523010-0.91.2540
406.524010-0.91.3040
507.030010-0.91.8440
63.58.039010-0.92.5540
758.048010-0.93.0040
808.048010-0.93.1540
1009.060010-0.94.9040
1029.060010-0.94.9240

→ Nach Bedarf und auf Anfrage sind auch andere Nennweiten sowie andere Ausführungen erhältlich. Abbildungen können vom Original abweichen

[tabs style=”button” position=”top-left”] [tab_title]Standardanschlüsse[/tab_title] [tab_content]

Schlauchanschlüsse eng

Je nach Anwendung werden unsere Gummischläuche, nach Kundenwunsch konfektioniert.

Vor allem die Anschlüsse spielen dabei eine große Rolle.

Weitere Informationen zu den Anschlussarten erhalten Sie hier
