Kammprofil Dichtungen

Informationen
Profil: IBKD

Profil: IBKD (ballige Ausführung)

Profil: IKZ

Profil: IKZ (mit Zentrierrand)

Profil: IKD

Profil: IKD

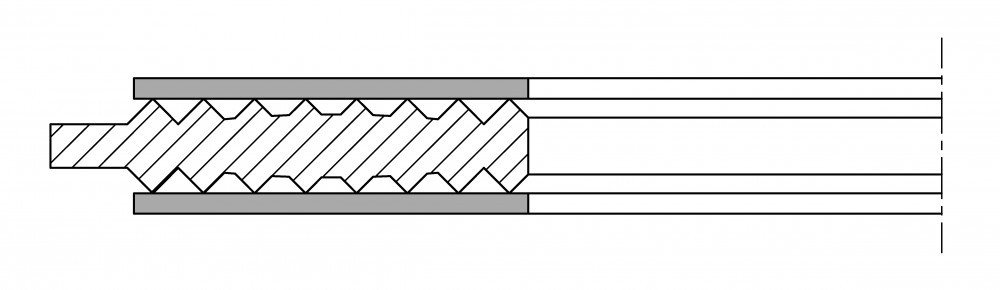

Profil: IBKZ

Profil: IBKZ (ballige Ausführung)

Kammprofildichtungen finden ihren Einsatz überall dort, wo hohe Drücke und Temperaturen zu beherrschen sind, sie haben sich in allen Bereichen der Industrie als zuverlässiges Dichtelement bewährt und werden in Kraftwerken, Raffinerien, der chemischen oder petrochemischen Industrie eingesetzt.

Die Profilgeometrie ist so definiert, dass immer ein ausreichender Überstand des Auflagenwerkstoffes über die Kammspitzen gewährleistet ist. Damit wird eine Beschädigung der Flansch-Oberfläche durch die Kamm-spitzen ausgeschlossen.
Kammprofildichtungen liefern wir in Standard, als auch in balliger Ausführung, mit und ohne Zentrierrand.
Für Wärmetauscher liefern wir die Dichtungen auch mit diversen Stegformen.

Kammprofildichtungen arbeiten im Krafthauptschluss. Um den negativen Eigenschaften des Krafthauptschlusses entgegen zu wirken, hat die Firma IBK eine abgewandelte neu Form der Kammprofildichtung entwickelt. Dieser Dichtungstyp verbindet alle Vorteile kammprofilierter Dichtungen mit den Vorteilen einer Dichtung, die im Kraftnebenschluss arbeitet.
Einzelheiten entnehmen Sie bitte unserem Sonderprospekt IBK-SAFE-H® Dichtsystem.


Technische Informationen

Betriebsdruck:max. 400 bar
TemperaturPTFE-AuflageGrafit-AuflagePTFE-AuflageGrafit-Auflage
max. 250°Cmax. 500°Cmax. 250°Cmax. 500°C
Flächenpressung(20°C)(20°C)(300°C)(300°C)
VU15 N/mm²15 N/mm²30 N/mm²
VO500 N/mm²500 N/mm²400 N/mm²
Flanschflächen:
empfohlende Rauhtiefen:25–50 µm50–100 µm25–50 µm50–100 µm

* Werte basieren auf Trägermaterial 1.4541 mit jeweiliger Auflage


Werkstoffe:
Träger: nach Kundenvorgabe, z.B.: 1.4541, 1.4571, 1.5415 etc.
Auflage: Graphit. PTFE, FA, Silber etc.


Abmessungen

Gewellte Dichtungen – Nach EN 1514-4 für DIN Flansche
DNd1d2 (10–40)d2 (63–160)d2 (250–400)d3 PN 10PN 16PN 25PN 40PN 63PN 100PN 160PN 250PN 320PN 400
102236363646464646565656676767
1526424242515151516161617272
2031474747616161617272
2536525252717171718282828292104
324662626682828282
405369697392929292103103103109119135
5065818187107107107107113119119124134150
6581100100103127127127127137143143153170192
8095115115121142142142142148154154170190207
100118138138146162162168168174180180202229256
125142162162178192192194194210217217242274301
150170190190212217217224224247257257284311348
175195214214245247247254265277287284316358402
200220240248280272272284290309324324358395442
250270290300340327328340352364391388442488
300320340356400377383400417424458458536
350375395415437443457474486512
400426450474489495514546543572
450480506539555571
500530560588594617624628657704
600630664700695734731747764813
700730770812810804833852879950
800830876886917911942974988
90093098299410171011104210841108
100010401098111011241128115411941220



Abmessungen in Anlehnung an EN 12560-4 für Flansche nach ANSI B16.5

NPSd1d2d3 Class 15030040060090015002500
1/22333,344,450,850,850,860,360,366,7
3/428,639,753,963,563,563,566,766,773
136,547,663,569,869,869,876,276,282,5
1 1/444,460,37379,479,479,485,785,7101,6
1 1/252,469,882,592,192,192,195,295,2114,3
269,888,9101,8108108108139,7139,7142,8
2 1/282,5101,6120,6127127127161,9161,9165,1
398,4123,8133,4146,1146,1146,1165,1171,5193,7
3 1/2111,1136,5158,8161,9158,7158,7
4123,8154171,5177,8174,6190,5203,2206,4231,7
5150,8182,6193,7212,7209,5238,1244,5250,8276,2
6177,8212,7219,1247,7244,5263,5285,8279,4314,3
8228,6266,7276,2304,8301,6317,5355,6349,3384,1
10282,6320,7336,5358,8355,6396,9431,8431,8473
12339,7377,8406,4419,1415,9454495,3517,5546,1
14371,5409,6447,7482,6479,4488,9517,5574,7
16422,3466,7511,2536,6533,4561,9571,5638,1
18479,4530,2546,1593,7590,5609,6635701,7
20530,2581603,2650,9644,5679,5695,3752,4
22581631,8657,2701,7698,5730,3
24631,8682,6714,4771,5765,2787,4835898,5

Andere Abmessungen auf Anfrage lieferbar
