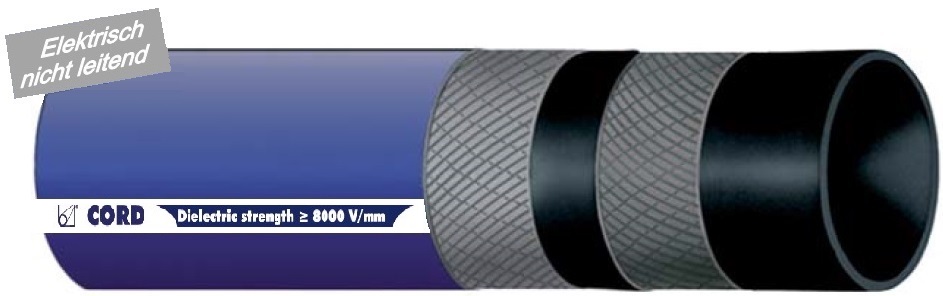

IBK – Kühlwasserschlauch Typ Cord
Beschreibung
- Elektrisch nicht leitender Gummischlauch, entwickelt für die Beförderung von industriellem Kühlwasser, Säure oder alkalischen Lösungen mit geringer Konzentration
- Speziell entwickelt für Anwendungen, in denen elektrische Isolierungen erforderlich sind
- In der Regel wird der Schlauch in Gießereien, Glasindustrie, Stahlwerken, Frequenzumrichter und bei elektrischen Transformationen verwendet
Seele
- Synthetisches Gummi, grau, hochgradig undurchlässig, glatt, Durchschlagsfestigkeit > 8000 V/mm
Einlagen
- Hochfeste synthetische Textileinlagen
Decke
- EPDM, elektrisch nicht leitend, blau, glatte Gewebeoberfläche, abriebfest, beständig gegen Ozon und Witterung
–> Alternativ: CR, schwarz, isolierend (> 4000 V/mm) und selbstlöschend gemäß ASTM C 542
Temperaturbeständigkeit Medium
- Von – 40°C bis zu + 100°C
- Spitze liegt bei + 120°C
Sicherheitsfaktor
- > 3-facher Betriebsdruck
[tabs style=”button” position=”top-left”] [tab_title]Technische Daten[/tab_title] [tab_content]
Toleranzen
Innen-Ø: ISO 1307 / Wandstärke: DIN 7715 T4 S2 / Länge: ISO 1307
| Innen-Ø (mm) | Wanddicke (mm) | Biegeradius | Betriebsdruck bei 20°C (bar) | Vakuum | Theoretisches Gewicht (kg / m) | Länge max. (m) |
|---|---|---|---|---|---|---|
| 15 | 5.0 | 90 | 15 | - | 0.37 | 40 |
| 20 | 5.5 | 120 | 15 | - | 0.54 | 40 |
| 25 | 5.5 | 150 | 15 | - | 0.64 | 40 |
| 32 | 6.0 | 260 | 15 | - | 0.86 | 40 |
| 40 | 7.0 | 300 | 15 | - | 1.20 | 40 |
| 50 | 8.0 | 350 | 15 | - | 1.80 | 40 |
* Der Biegeradius kann bei einem Arbeitsdruck von > 1 bar erreicht werden
→ Nach Bedarf und auf Anfrage sind auch andere Nennweiten sowie andere Ausführungen erhältlich. Abbildungen können vom Original abweichen
[tabs style=”button” position=”top-left”] [tab_title]Standardanschlüsse[/tab_title] [tab_content]
Je nach Anwendung werden unsere Gummischläuche, nach Kundenwunsch konfektioniert.
Vor allem die Anschlüsse spielen dabei eine große Rolle.
Weitere Informationen zu den Anschlussarten erhalten Sie hier
