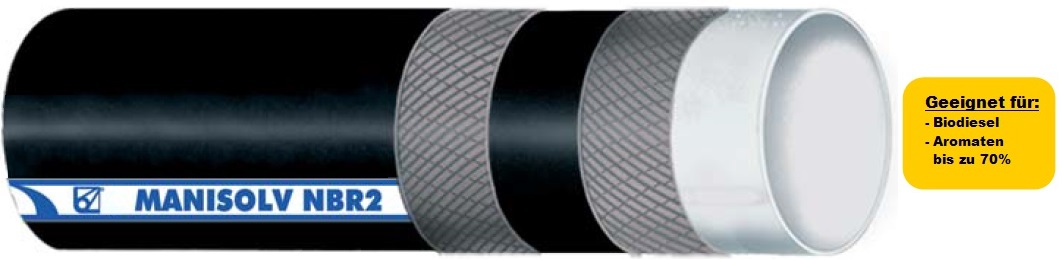

Typ D
IBK – Lösungsmitelschlauch Manisolv NBR II
[tabs style=“button“ position=“top-left“] [tab_title]Beschreibung
Beschreibung
- Druckschlauch zur Beförderung von Lösungsmittel aus aromatischen Kohlenwasserstoff bis zu 70%
- Geeignet für den Transport von Benzin, Diesel, Biodiesel Mischungen einschließlich B100 und Treibstoffe basierend auf Ethanol
- Entspricht der Norm EN 12115:2011
Seele
- NBR2, weiß, glatt, beständig gegen Öle, Fette, Benzin, Kohlenwasserstoff und Gas
Einlagen
- Hochfeste synthetische Textileinlagen
- Eingebaute Kupferleitungen sind auf Anfrage erhältlich
Decke
- NBR, schwarz, leitfähig (R < 10^6 Ω), glatte Gewebeoberfläche, abriebfest, beständig gegen Ozon, Witterung, Benzin, Fette und Minerale Öle
Temperaturbeständigkeit Medium
- Von – 20°C bis zu + 75°C
- Beständig bis zu maximal + 90°C (abhängig vom Medium)
Elektrische Eigenschaften
- Standard: Ohne Kupferlitze: R < 10^6 Ω; Symbol: Ω / T; Alternativ: Mit Kupferlitze: R < 10^2 Ω; Symbol: M / T
Sicherheitsfaktor
- > 4-facher Betriebsdruck
[tabs style=“button“ position=“top-left“] [tab_title]Technische Daten
Toleranzen
Innen-Ø: EN 12115 / Außen-Ø: EN 12115 / Länge: ISO 1307
| Innen-Ø (mm) | Wanddicke (mm) | Biegeradius | Betriebsdruck bei 20°C (bar) | Vakuum | Theoretisches Gewicht (kg / m) | Länge max. (m) |
|---|---|---|---|---|---|---|
| 13 | 5.0 | 90 | 16 | -0.50 | 0.42 | 40 |
| 19 | 6.0 | 125 | 16 | -0.50 | 0.66 | 40 |
| 25 | 6.0 | 150 | 16 | -0.40 | 0.82 | 40 |
| 32 | 6.0 | 175 | 16 | -0.40 | 1.00 | 40 |
| 38 | 6.5 | 225 | 16 | -0.40 | 1.20 | 40 |
| 50 | 8.0 | 275 | 16 | -0.30 | 1.95 | 40 |
| 51 | 8.0 | 275 | 16 | -0.30 | 2.00 | 40 |
| 63.5 | 8.0 | 300 | 16 | - | 2.30 | 40 |
| 75 | 8.0 | 350* | 16 | - | 2.70 | 40 |
| 76 | 8.0 | 350* | 16 | - | 2.75 | 40 |
| 100 | 8.0 | 450* | 16 | - | 3.50 | 40 |
| 102 | 8.0 | 450* | 16 | - | 3.55 | 40 |
* Der Biegeradius kann bei einem Arbeitsdruck von > 1 bar erreicht werden
→ Nach Bedarf und auf Anfrage sind auch andere Nennweiten sowie andere Ausführungen erhältlich. Abbildungen können vom Original abweichen
[tabs style=“button“ position=“top-left“] [tab_title]Standardanschlüsse
Je nach Anwendung werden unsere Gummischläuche, nach Kundenwunsch konfektioniert.
Vor allem die Anschlüsse spielen dabei eine große Rolle.
Weitere Informationen zu den Anschlussarten erhalten Sie hier

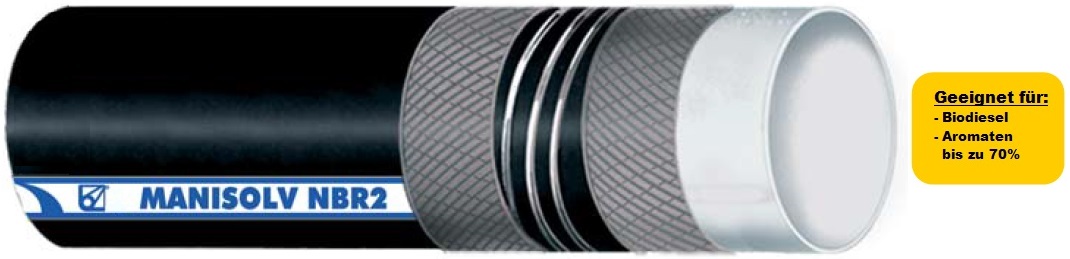

Typ SD
IBK – Lösungsmittelschlauch Manisolv NBR II
[tabs style=“button“ position=“top-left“] [tab_title]Beschreibung
Beschreibung
- Saug- u. Druckschlauch zur Beförderung von Lösungsmittel aus aromatischen Kohlenwasserstoff bis zu 70%
- Geeignet für den Transport von Benzin, Diesel, Biodiesel Mischungen einschließlich B100 und Treibstoffe basierend auf Ethanol
- Entspricht der Norm EN 12115:2011
Seele
- NBR2, weiß, glatt, beständig gegen Öle, Fette, Benzin, Kohlenwasserstoff und Gas
Einlagen
- Hochfeste synthetische Textileinlagen
- Mit Stahlspirale
- Eingebaute Kupferleitungen sind auf Anfrage erhältlich
Decke
- NBR, schwarz, leitfähig (R < 10^6 Ω), glatte Gewebeoberfläche, abriebfest, beständig gegen Ozon, Witterung, Benzin, Fette und Minerale Öle
Temperaturbeständigkeit Medium
- Von – 20°C bis zu + 100°C
- Beständig bis zu maximal + 90°C (abhängig vom Medium)
Elektrische Eigenschaften
- Standard: Ohne Kupferlitze: R < 10^6 Ω; Symbol: Ω / T; Alternativ: Mit Kupferlitze: R < 10^2 Ω; Symbol: M / T
Sicherheitsfaktor
- > 4-facher Betriebsdruck bis ID 63.5 mm
- > 3-facher Betriebsdruck über ID 63.5 mm
[tabs style=“button“ position=“top-left“] [tab_title]Technische Daten
Toleranzen
Innen-Ø: EN 12115 / Außen-Ø: EN 12115 / Länge: ISO 1307
| Innen-Ø (mm) | Wanddicke (mm) | Biegeradius | Betriebsdruck bei 20°C (bar) | Vakuum | Theoretisches Gewicht (kg / m) | Länge max. (m) |
|---|---|---|---|---|---|---|
| 19 | 6.0 | 125 | 16 | -0.90 | 0.62 | 40 |
| 25 | 6.0 | 150 | 16 | -0.90 | 0.87 | 40 |
| 32 | 6.0 | 175 | 16 | -0.90 | 1.00 | 40 |
| 38 | 6.5 | 225 | 16 | -0.90 | 1.40 | 40 |
| 50 | 8.0 | 275 | 16 | -0.90 | 2.00 | 40 |
| 51 | 8.0 | 275 | 16 | -0.90 | 2.05 | 40 |
| 63.5 | 8.0 | 300 | 16 | -0.90 | 2.80 | 40 |
| 75 | 8.0 | 350 | 16 | -0.90 | 3.40 | 40 |
| 76 | 8.0 | 350 | 16 | -0.90 | 3.45 | 40 |
| 100 | 9.0 | 450 | 16 | -0.90 | 5.00 | 40 |
| 102 | 9.0 | 450 | 16 | -0.90 | 5.10 | 40 |
→ Nach Bedarf und auf Anfrage sind auch andere Nennweiten sowie andere Ausführungen erhältlich. Abbildungen können vom Original abweichen
[tabs style=“button“ position=“top-left“] [tab_title]Standardanschlüsse
Je nach Anwendung werden unsere Gummischläuche, nach Kundenwunsch konfektioniert.
Vor allem die Anschlüsse spielen dabei eine große Rolle.
Weitere Informationen zu den Anschlussarten erhalten Sie hier
