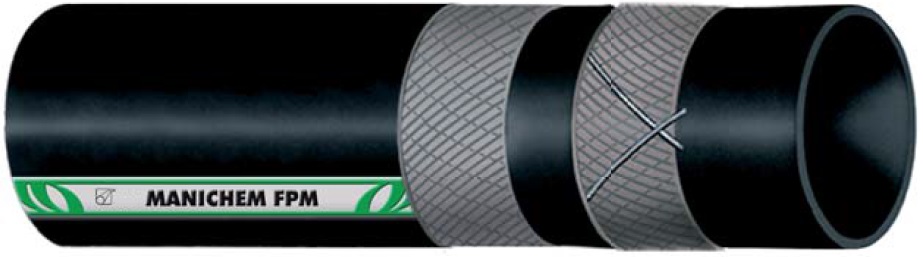

Typ D
IBK – Lösungsmittelschlauch Manichem FPM
[tabs style=“button“ position=“top-left“] [tab_title]Beschreibung
Beschreibung
- Druckschlauch für eine Vielzahl von sehr aggresiven Lösungsmittel und Chemikalien
- Entspricht der Norm EN 12115:2011
Seele
- FPM, schwarz, glatt, beständig gegen chemische und thermische Öle, Fette, Säuren sowie Laugen
Einlagen
- Hochfeste synthetische Textileinlagen
- Eingebaute Kupferleitungen sind auf Anfrage erhältlich
Decke
- CR, schwarz, leitfähig (R < 10^6 Ω), selbstlöschend, glatte Gewebeoberfläche, abriebfest, beständig gegen Ozon, Witterung sowie beständig gegen zufälligen Kontakt mit Mineralölen
Temperaturbeständigkeit Medium
- Von – 15°C bis zu + 80°C
Elektrische Eigenschaften
- Kennzeichnung: -M- Elektrischer Widerstand < 10^2 Ω
Sicherheitsfaktor
- > 4-facher Betriebsdruck
[tabs style=“button“ position=“top-left“] [tab_title]Technische Daten
Toleranzen
Innen-Ø: EN 12115 / Außen-Ø: EN 12115 / Länge: ISO 1307
| Innen-Ø (mm) | Wanddicke (mm) | Biegeradius | Betriebsdruck bei 20°C (bar) | Vakuum | Theoretisches Gewicht (kg / m) | Länge max. (m) |
|---|---|---|---|---|---|---|
| 13 | 5.0 | 90 | 16 | -0.50 | 0.48 | 40 |
| 19 | 6.0 | 125 | 16 | -0.50 | 0.79 | 40 |
| 25 | 6.0 | 150 | 16 | -0.40 | 0.90 | 40 |
| 32 | 6.0 | 175 | 16 | -0.40 | 1.05 | 40 |
| 38 | 6.0 | 225 | 16 | -0.40 | 1.30 | 40 |
| 50 | 8.0 | 275 | 16 | -0.30 | 2.20 | 40 |
| 51 | 8.0 | 275 | 16 | -0.30 | 2.25 | 40 |
| 63.5 | 8.0 | 300 | 16 | - | 2.75 | 40 |
| 75 | 8.0 | 350* | 16 | - | 3.20 | 40 |
| 76 | 8.0 | 350* | 16 | - | 3.25 | 40 |
| 100 | 8.0 | 450* | 16 | - | 4.15 | 40 |
| 102 | 8.0 | 450* | 16 | - | 4.20 | 40 |
* Der Biegeradius kann bei einem Arbeitsdruck von > 1 bar erreicht werden
→ Nach Bedarf und auf Anfrage sind auch andere Nennweiten sowie andere Ausführungen erhältlich. Abbildungen können vom Original abweichen
[tabs style=“button“ position=“top-left“] [tab_title]Standardanschlüsse
Je nach Anwendung werden unsere Gummischläuche, nach Kundenwunsch konfektioniert.
Vor allem die Anschlüsse spielen dabei eine große Rolle.
Weitere Informationen zu den Anschlussarten erhalten Sie hier

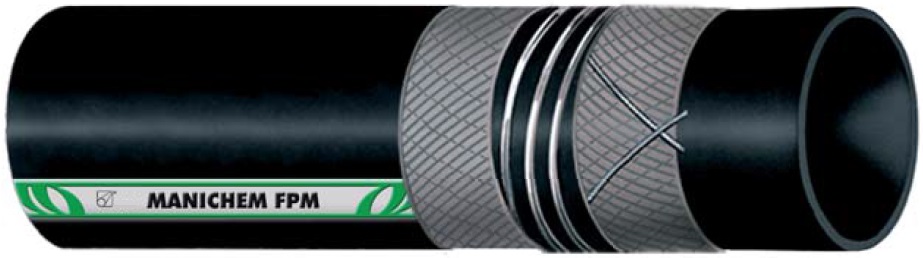

Typ SD
IBK – Lösungsmittelschlauch Manichem FPM
[tabs style=“button“ position=“top-left“] [tab_title]Beschreibung
Beschreibung
- Saug- u. Druckschlauch für eine Vielzahl von sehr aggressiven Lösungsmittel und Chemikalien
- Entspricht der Norm EN 12115:2011
Seele
- FPM, schwarz, glatt, beständig gegen chemische und thermische Öle, Fette, Säuren sowie Laugen
Einlagen
- Hochfeste synthetische Textileinlagen
- Mit Stahlspirale
- Eingebaute Kupferleitungen sind auf Anfrage erhältlich
Decke
- CR, schwarz, leitfähig (R < 10^6 Ω), selbstlöschend, glatte Gewebeoberfläche, abriebfest, beständig gegen Ozon und Witterung sowie beständig gegen zufälligen Kontakt mit Mineralölen
Temperaturbeständigkeit Medium
- Von – 15°C bis zu + 80°C
Elektrische Eigenschaften
- Kennzeichnung: -M- Elektrischer Widerstand < 10^2 Ω
Sicherheitsfaktor
- > 4-facher Betriebsdruck bis ID 50 mm
- > 3-facher Betriebsdruck über ID 50 mm
[tabs style=“button“ position=“top-left“] [tab_title]Technische Daten
Toleranzen
Innen-Ø: EN 12115 / Außen-Ø: EN 12115 / Länge: ISO 1307
| Innen-Ø (mm) | Wanddicke (mm) | Biegeradius | Betriebsdruck bei 20°C (bar) | Vakuum | Theoretisches Gewicht (kg / m) | Länge max. (m) |
|---|---|---|---|---|---|---|
| 19 | 6.0 | 125 | 16 | -0.80 | 0.80 | 40 |
| 25 | 6.0 | 150 | 16 | -0.80 | 1.00 | 40 |
| 32 | 6.0 | 175 | 16 | -0.80 | 1.25 | 40 |
| 38 | 6.5 | 225 | 16 | -0.80 | 1.60 | 40 |
| 50 | 8.0 | 275 | 16 | -0.80 | 2.50 | 40 |
| 51 | 8.0 | 275 | 16 | -0.80 | 2.55 | 40 |
| 63.5 | 8.0 | 300 | 16 | -0.80 | 3.15 | 40 |
| 75 | 8.0 | 350 | 16 | -0.80 | 3.95 | 40 |
| 76 | 8.0 | 350 | 16 | -0.80 | 4.00 | 40 |
| 100 | 9.0 | 450 | 16 | -0.80 | 5.90 | 40 |
| 102 | 9.0 | 450 | 16 | -0.80 | 5.95 | 40 |
→ Nach Bedarf und auf Anfrage sind auch andere Nennweiten sowie andere Ausführungen erhältlich. Abbildungen können vom Original abweichen
[tabs style=“button“ position=“top-left“] [tab_title]Standardanschlüsse
Je nach Anwendung werden unsere Gummischläuche, nach Kundenwunsch konfektioniert.
Vor allem die Anschlüsse spielen dabei eine große Rolle.
Weitere Informationen zu den Anschlussarten erhalten Sie hier
