Flachdichtungen

Informationen

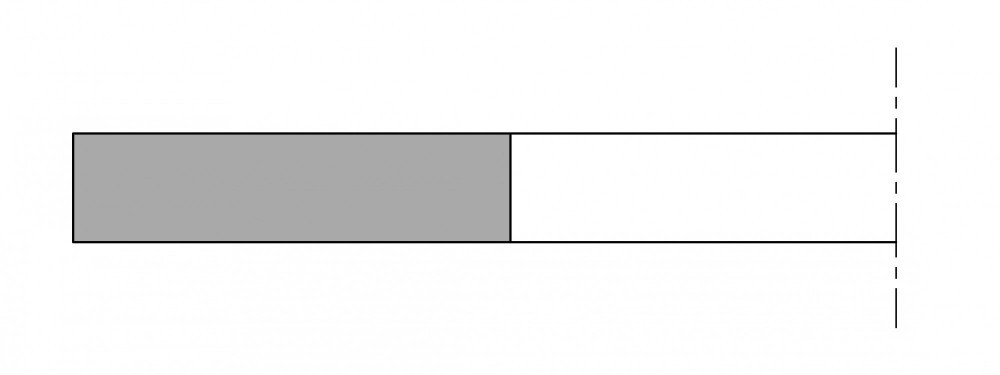

In allen Industriebereichen finden sich Weichstoffdichtungen als universelle Dichtelemente. Wir fertigen Weichstoff-dichtungen nicht nur als Ringe, sondern auch als ovale Dichtung, Rahmen oder nach Zeichnung und Kundenwunsch.
Je nach Einsatz-bedingungen fertigen wir die Dichtungen aus den unterschiedlichsten Materialien (z.B. Faser-stoffe, Graphit, PTFE u.v.m.)

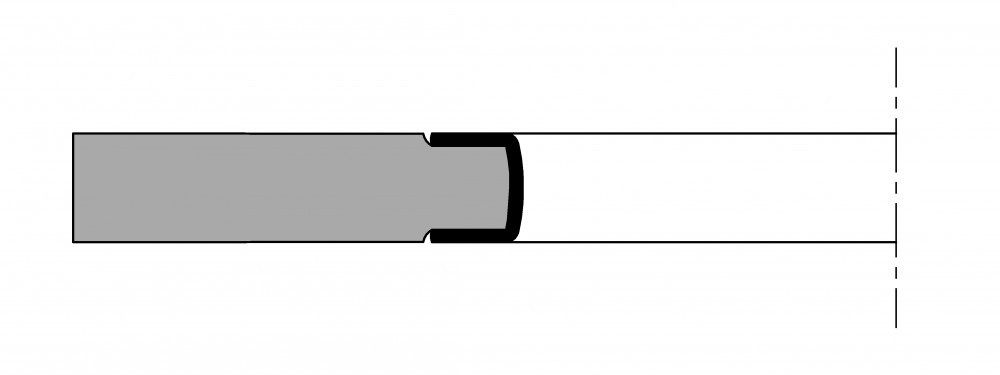

Um eine Extrusion des Dichtungswerkstoffes in Spalte, oder eine „Verunreinigung“ des Mediums durch den Dichtungswerkstoff zu verhindern, können die Dichtungen auch mit einer Inneneinfassung aus Metall geliefert werden.

Gängige Werkstoffe:
Graphit mit Glatt- / oder Spießblech Einlage
Klinger-Sil C4400, C4430, C4500 etc.
AFM 34, Novapress, Centellen

Techn. Informationen zu den einzelnen Materialen auf Anfrage

Abmessungen

Flachdichtungen nach EN 1514-1

DN	d1	d2 PN 10	PN 16	PN 25	PN 40
10	18	46	46	46	46
15	22	51	51	51	51
20	27	61	61	61	61
25	34	71	71	71	71
32	43	82	82	82	82
40	49	92	92	92	92
50	61	107	107	107	107
60	72	117	117	117	117
65	77	127	127	127	127
80	89	142	142	142	142
100	115	162	162	168	168
125	141	192	192	194	194
150	169	218	218	224	224
200	220	273	273	284	290
250	273	328	329	340	352
300	324	378	384	400	417
350	356	438	444	457	474
400	407	489	495	514	546
450	458	539	555	564	571
500	508	594	617	624	628
600	610	695	734	731	747
700	712	810	804	833	–
800	813	917	911	942	–
1000	1016	1124	1128	1154	–
1100	1120	1231	1228	1254	–
1200	1220	1341	1342	1364	–
1400	1420	1548	1542	1578	–
1500	1520	1658	1654	1688	–
1600	1620	1772	1764	1798	–
1800	1820	1972	1964	2000	–
2000	2020	2182	2168	2230	–

DIN 2690

DN	d1	d2 PN 1 u. 2,5	PN 6	PN 10	PN 16	PN 25	PN 40
4	6	–	–	–	–	30	–
6	10	–	28	38	38	–	38
8	14	–	33	43	43	–	43
10	18	–	38	45	45	–	45
15	22	–	43	50	50	–	50
20	28	–	53	60	60	–	60
25	35	–	63	70	70	–	70
32	43	–	75	82	82	–	82
40	49	–	85	92	92	–	92
50	61	–	95	107	107	–	107
65	77	–	115	127	127	–	127
80	90	–	132	142	142	–	142
100	115	–	152	162	162	–	168
125	141	–	182	192	192	–	195
150	169	–	207	218	218	–	225
175	195	–	237	248	248	255	267
200	220	–	262	279	279	285	292
250	274	–	318	328	330	342	353
300	325	–	373	378	385	402	418
350	368	–	423	438	445	458	475
400	402	–	473	490	497	515	547
450	470	–	528	540	557	565	572
500	520	–	578	595	618	625	628
600	620	–	680	695	735	730	745
700	720	–	785	810	805	830	850
800	820	–	890	915	910	940	970
900	920	–	990	1015	1010	1040	1080
1000	1020	–	1090	1120	1125	1150	1190
1200	1220	1290	1305	1340	1340	1360	1395
1400	1420	1490	1520	1545	1540	1575	1615
1600	1620	1700	1720	1770	1760	1795	1830
1800	1820	1900	1930	1970	1960	2000	–
2000	2020	2100	2135	2180	2165	2230	–

EN 12560-1

NPS	d1	d2 Class 150	300	600	900
1/2	22	47,5	54	54	63,5
3/4	27	57,0	66,5	66,5	69,5
1	34	66,5	73,0	73,0	79,0
1 1/4	43	76,0	82,5	82,5	89,0
1 1/2	49	85,5	95,0	95,0	98,0
2	61	104,5	111,0	111,0	412,5
2 1/2	73	124,0	130,0	130,0	165,0
3	89	136,5	149,0	149,0	168,0
4	115	174,5	181,0	193,5	206,0
5	141	196,5	216,0	241,0	247,5
6	169	222,0	251,0	266,5	289,0
8	220	279,0	308,0	320,5	358,5
10	273	339,5	362,0	400,0	435,0
12	324	409,5	422,0	457,0	498,5
14	356	450,5	485,5	492,0	520,5
16	407	514,0	539,5	565,0	574,5
18	458	549,0	597,0	612,5	638,0
20	508	606,5	654,0	682,5	698,5
24	610	717,5	774,5	790,5	838,0

Andere Abmessungen auf Anfrage lieferbar
